クリアパッケージに最適

　　ボタン１発完全自動調整

■ フラップ折れセンサーも装備

　　特長

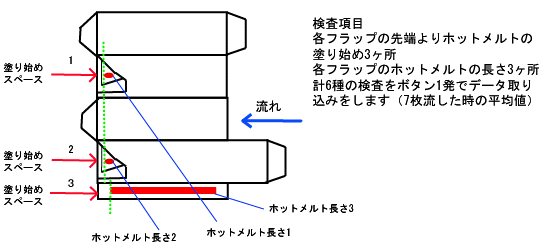

　　（１）パッケージ先端よりホットメルトまでの塗り始めのスペースの検査
　　（２）ホットメルトの長さの計測
　　（３）ワンタッチフラップの折センサーによる折無し検査

　　フラップ2ヶ所、サイドフラップ1ヶ所の全3ヶ所をマイコンによる
　　全自動モードでティーチングし記憶できます
　　また、各センサーの余裕度は個々に±1mm単位でセット可能です

■ 主な仕様

　●電源　AC100V、3A 　
　●ホットメルトセンサー　3点・・・ワンタッチ2点、サイド1点
　　　　　 　　　　　　　　　　　(上アングルよりの吊り下げ型）
　　　　　　　　　　　機能（１）ワーク先端よりホットメルトまでのスペース検査
　　　　　　　　　　　機能（２）ホットメルトの長さ計測

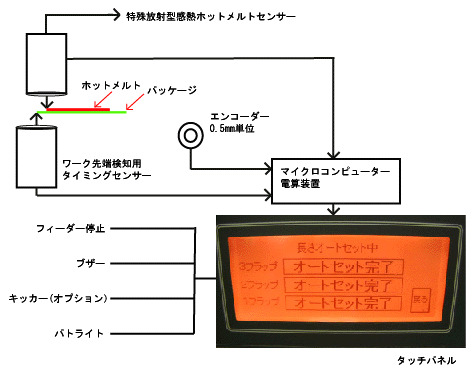

　●入力はタッチパネルによるマイコン演算、8枚の自動平均値入力式

　●コントローラーサイズ：H199mm×W370mm×D330mm
　●ホットセンサーヘッドサイズ：H33mm×W23mm×D18mm
　●中間アンプサイズ：H100mm×W43mm×D45mm

　●検査条件：ホットメルトが3Φ以上且つ、85℃以上あること
　●最大検査枚数：18,000枚／時(最大300枚／分）
　●エンコーダー入力による長さ換算です
　●各タイミング入力は反射型光電センサーによる(マグネット装着式）
　●折フラップ有無センサー2ヶ所用による折フラップの有無検査
　　 (上アングルよりの吊り下げ型）
　●NG出力・・・ブザー1個、パトライト本体用、デリバリー側パトライト
　 　　　　　　　　フィードストップ回路

■ オプション関係 　

　●NGキッカー装置 　
　●ゲート用出力回路(振り分け用）5チャンネル 　
